수압 드릴링 드래그 비트 5 7 8.5 9 10 11 12 13 인치 스텝 비트
스텝 드래그 비트
지질 시추 및 수압 드릴링 건설에서 "드래깅"은 PDC(다결정 다이아몬드 복합체) 드릴 비트의 절단 방식을 설명하는 데 일반적으로 사용되며, 이는 전통적인 충격 분쇄가 아닌 암석을 "긁거나" "전단"하는 것을 포함합니다.
기술적 특징:
절단 메커니즘: 드릴 비트 본체의 PDC 치아에 의존하여 시추 압력 하에서 지층에 삽입되고 회전 작용을 통해 전단력을 발생시켜 암석을 파쇄합니다. 이 작용 방식은 "드래그" 절단과 유사하므로 때때로 드래그 또는 스크레이퍼 드릴 비트라고도 합니다.
구조 형태: 일반적으로 3개 이상의 날개 구조를 가지며, 암석 파편 운반 및 드릴 비트 냉각을 용이하게 하기 위해 최적화된 유로 설계가 적용됩니다.
적용 시나리오: 얕은 수압 드릴링, 지열정, 일부 석유 및 가스 시추와 같이 부드러운 지층에서 중간 경도의 지층까지의 빠른 시추에 널리 사용됩니다. 장점은 높은 기계적 시추 속도, 긴 수명 및 부드러운 작동입니다.
| 크기 | 유형 핀 | 무게. (lbs.) |
| 3 7/8" - 4 3/4" | 2 3/8" REG 핀 | 6 |
| 4 7/8" - 5 1/8" | 2 3/8" REG 핀 | 7 |
| 5 1/4" - 5 1/2" | 2 3/8" REG 핀 | 8 |
| 4 5/8" - 5" | 2 7/8" REG 핀 | 10 |
| 5 1/8" - 5 1/2" | 2 7/8" REG 핀 | 11 |
| 5 5/8" - 6 1/4" | 3 1/2" REG 핀 | 18 |
| 6 1/2" - 6 3/4" | 3 1/2"REG 핀 | 19 |
| 7" - 7 1/2" | 3 1/2" REG 핀 | 21 |
| 7 5/8" - 8"-12 1/4 | 3 1/2" REG 핀 4 1/2 6 5/8 | 23 |

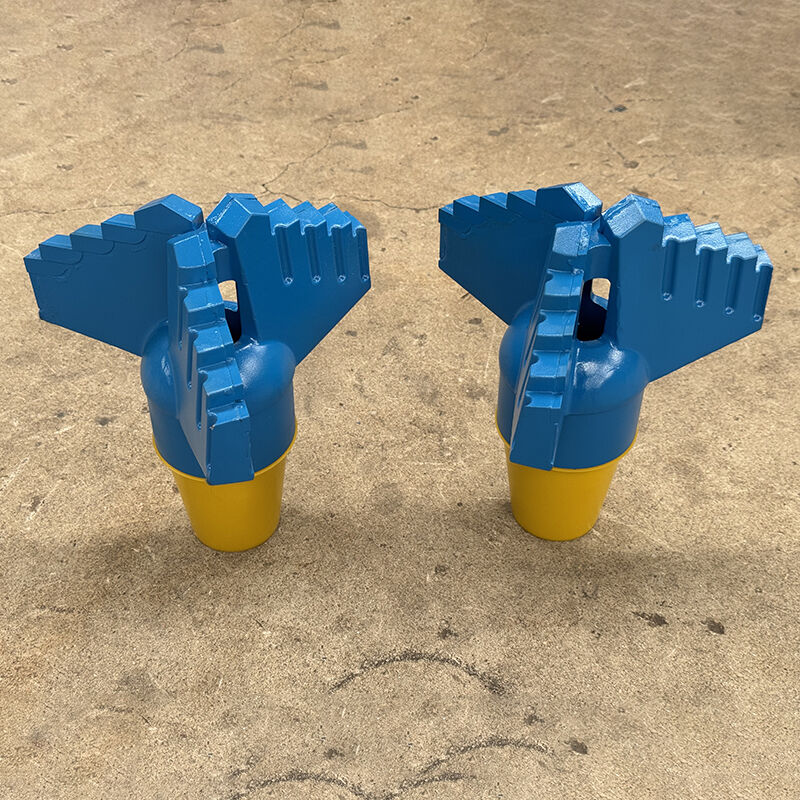

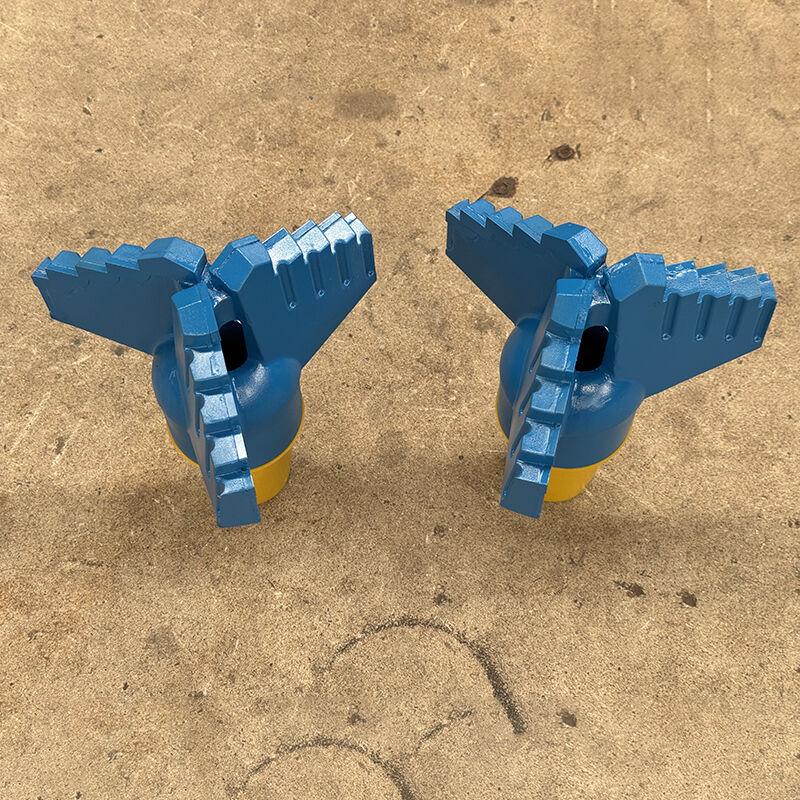

3 날개 스텝 드래그 비트
3 날개 스텝 드래그 비트는 합금강으로 주조된 일체형 구조로 텅스텐 카바이드 절단 팁과 게이지 측면이 있어 수명이 깁니다. 3개의 날개와 3개의 플러싱 구멍이 있습니다. 4 날개에 비해 3 날개 스텝 드래그 비트는 더 빠르고 공격적으로 시추하는 경향이 있지만, 수명이 짧고 내구성이 떨어집니다. 3 날개 스텝 스타일 드래그 비트는 셰브론 스타일 드래그 비트보다 더 큰 절단력을 생성합니다. 스텝 드래그 비트의 회전 테이블 속도는 비트당 가벼운 하중(WOB)으로 60~80rpm이어야 합니다.
3 날개 스텝 드래그 비트는 점토, 양토, 실트, 대부분의 수분을 함유한 부드러운 토양 등 부드러운 지질층 및 얕은 깊이에서 시추할 때 경제적인 도구이며, 주로 부드러운~중간 정도의 지층에 설계되었습니다. 또한 스텝 드래그 비트는 광업, 탐사, 환경, 수압 드릴링, 지열 교환 등에서 시추하는 데 권장됩니다.
| 3 날개 스텝 드래그 비트 | ||
| 직경 | 나사산 | |
| 2~17 1/2 인치 | 50.8~444.5mm | 선택 사항 |
참고: 위에 표시된 직경과 나사산은 일반적인 크기이며, 다른 크기는 요청 시 제공 가능합니다.
나사산 크기: 2 3/8'' REG, 2 7/8'' REG, 3 1/2'' REG, 4 1/2'' REG, 6 5/8'' REG, 2'' API IF, 2 3/8'' IF, 2 7/8'' IF, A 로드, N 로드, AW, BW, NW, AWJ, BWJ, NWJ.
Sinodrills 드래그 비트 특징:
1, 비트 강도 및 내구성을 위한 견고한 일체형 열처리 4140 합금강 본체;
2, 적절한 설치 및 사용을 위한 CNC 나사산 가공;
3, 카바이드 인서트를 더 잘 고정하기 위해 단조품을 밀링합니다.
4, 표준은 5.5mm 두께의 선택된 텅스텐 카바이드 인서트입니다.
5, 최대 성능을 위해 카바이드 인서트 뒤쪽의 여유 공간을 수작업으로 연마합니다.
중국 북부의 선도적인 PDC 비트 및 트라이콘 비트 제조업체인 Crossing Bit는 30개국 이상에 고품질 드릴 비트를 수출하여 강력한 시장 영향력과 뛰어난 제품 강점을 보여주었습니다.
Crossing Drilling Tools는 시추, 건설, HDD(수평 방향 시추), 탐사, 수압 드릴링, 지열, 광업, 석유 및 가스 산업에서 뛰어난 명성을 쌓았을 뿐만 아니라, 뛰어난 제품 신뢰성과 품질로 고객들로부터 폭넓은 인정을 받았습니다. 당사는 고객의 다양한 요구를 충족시키기 위해 트라이콘 비트, PDC 비트, 트라이콘 커터(단일 롤러), PDC 리머, 드래그 비트, HDD 홀 오프너를 포함한 다양한 고품질 도구를 개발 및 생산하기 위해 최선을 다하고 있습니다.
당사의 세심하게 설계된 PDC 비트는 방향 시추에 최적화되어 있습니다. 뛰어난 안정성, 내구성, "방향성" 친화성을 통해 좁고 복잡한 페이존에서 비트의 위치를 정확하게 유지하여 부드러운 시추 작업을 보장합니다.
높은 ROP(시추 속도)와 결합된 이 독특한 조향 가능 비트 기술은 Crossing Bit를 경쟁사와 차별화하고 업계 리더로 자리매김하게 합니다.
